石英砂是由石英石经历了一系列的破碎加工后所制成的乳白色、颗粒状成品,具有良好的坚硬、耐磨、稳定性,被广泛应用于陶瓷、玻璃、铸造、冶金、化工、建筑、橡胶等领域。
结构原理

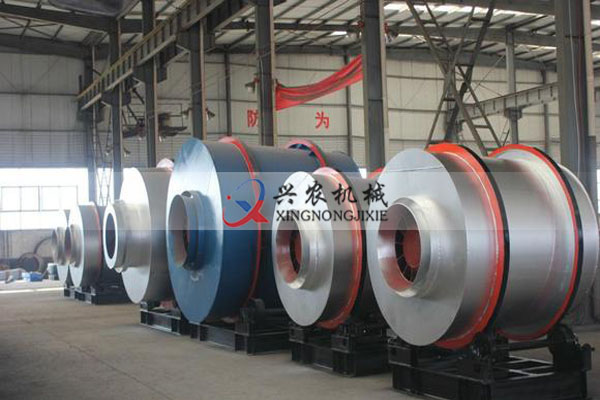

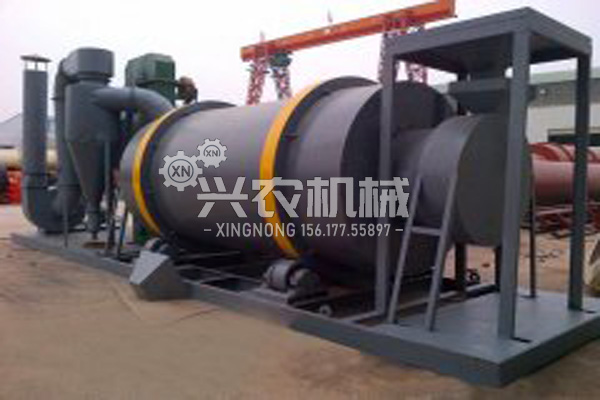

石英砂烘干机结构与传统烘干设备基本类似,通常是由筒体、扬料板、减速机、齿轮、托辊、挡辊、进料溜槽、前辊圈、后辊圈、出料部、小齿轮、电机、热风道、炉体等结构组成。
石英砂烘干机工作时,石英砂经输送设备送到料斗由加料机送入石英砂烘干机的加料端,通过倾斜的加料管道顺利进入筒体内。筒体在工作过程中是呈缓慢的旋转运动的,且与水平线呈一定的倾斜角度。石英砂是从先端进入筒体的,在重力作用下缓慢向低端行进,与此同时,载热体由低端导入,不断向先端冲击,与石英砂物料进行逆向接触,在两者接触的过程中完成对石英砂的烘干。另外,筒体内设有抄板,可将石英砂物料不断的抄起又洒落,大大加大了石英砂与载热体的接触面积,提高了烘干的速率。
产品特点
1、烘干筒体内部结构设计精良,各部件配置的比较合理紧凑,总体积缩小25%,减少水平占地面积,节省投资1-3万元;
2、制造设备的材质选用优良,减少易损件的磨损,保持设备平稳运行,故障率降低至少60%以上,每年节省维修费用2万元;
3、干燥后的石英砂品质好,脱水均匀,因为其烘干筒体内的温度可自由控制,并实时监测,始终保持高产烘干状态;
4、机械化、自动化程度高,烘干能力较强,产量提升1.5倍,设备每天可长时间无故障的连续运转24小时;
5、烘干过程是没有粉尘、噪音、尾气污染,不仅设备自身结构设计得当,而且还配备了相应的除尘设备,双重作用,从根本上遏制污染;
6、筒体密封,避免热风损失,筒体内的热量可实现循环利用,避免浪费,每年节省的燃煤费可达到5万元左右;
技术参数
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 34.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
巩义市兴农机械制造有限公司成立35年,是一家重工机械设备生产厂家,是集科研、生产、销售为一体的大型重工企业。生产制造的烘干机包括煤泥烘干机、污泥烘干机、粉末烘干机、矿渣烘干机、粉煤灰烘干机、矿粉烘干机、电镀污泥干燥、造纸污泥干燥、油田污泥干燥、化工污泥干燥等工业烘干机和果渣干燥、豆渣干燥、糖渣干燥、泥炭干燥、鸡粪/猪粪/牛粪……有机/无机化合物等农用烘干机。
如有其它问题及需求,欢迎致电我们有的技术人员为您解惑!
